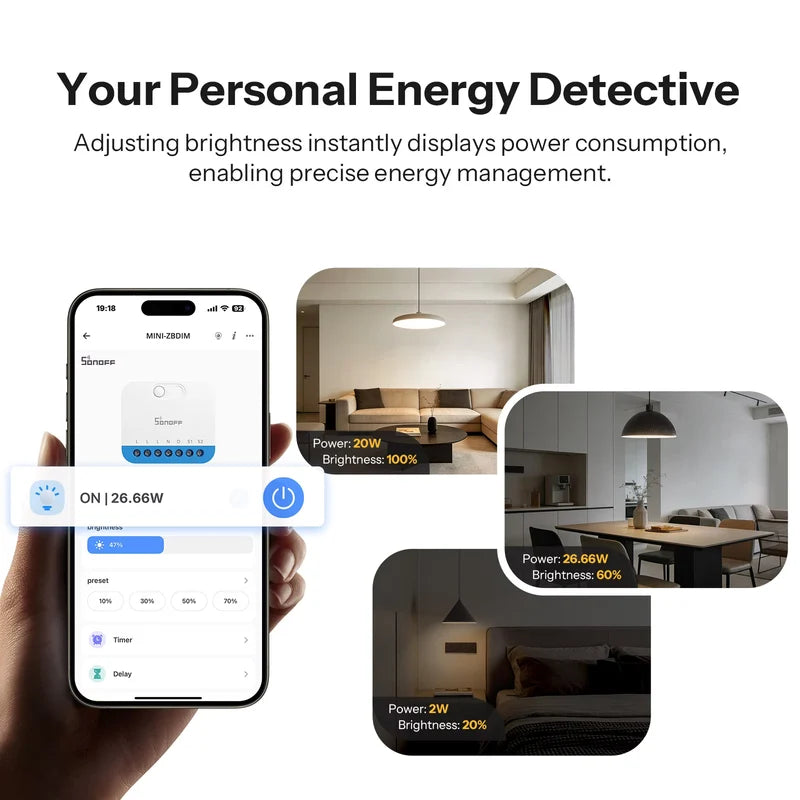

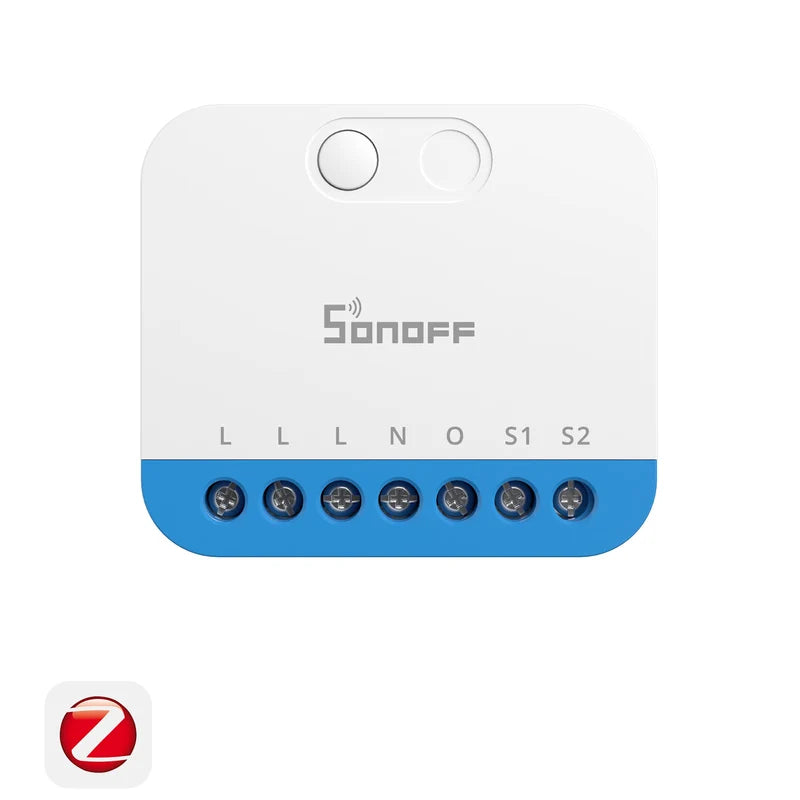

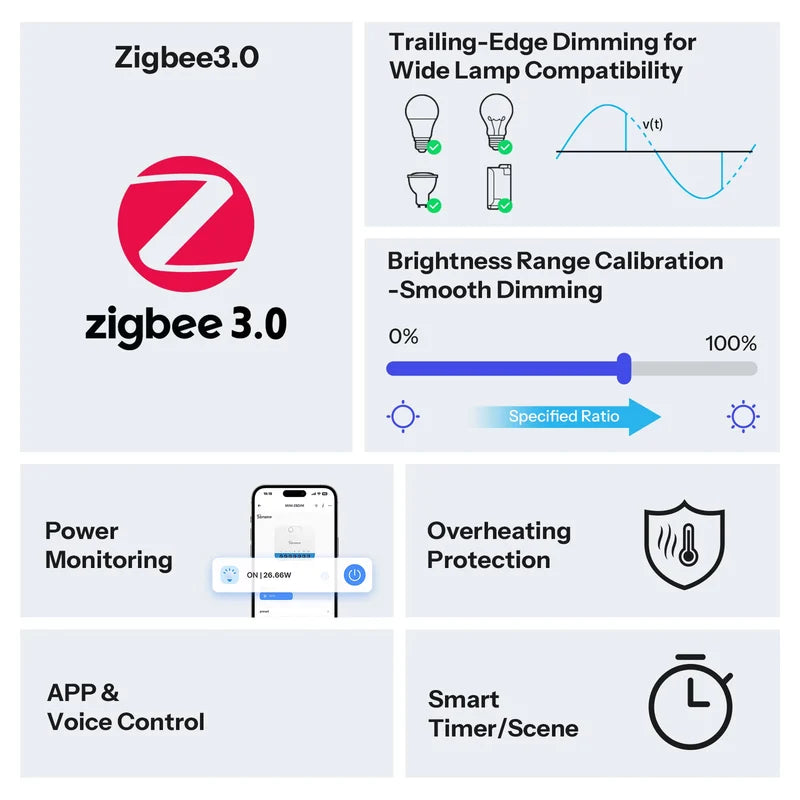

MINI-ZBDIM es un interruptor inteligente Zigbee diseñado para un control de iluminación fiable y flexible. Admite una amplia gama de cargas, incluidos LED regulables, lámparas incandescentes y halógenas, y transformadores electrónicos, y puede integrarse perfectamente con Alexa, Google Assistant e IFTTT. Con atenuación suave y estable, monitoreo de energía en tiempo real, protección avanzada contra sobrecalentamiento, configuraciones inteligentes de escena y soporte para control de voz y aplicaciones, MINI-ZBDIM ofrece una gestión de iluminación segura, inteligente y sin esfuerzo.

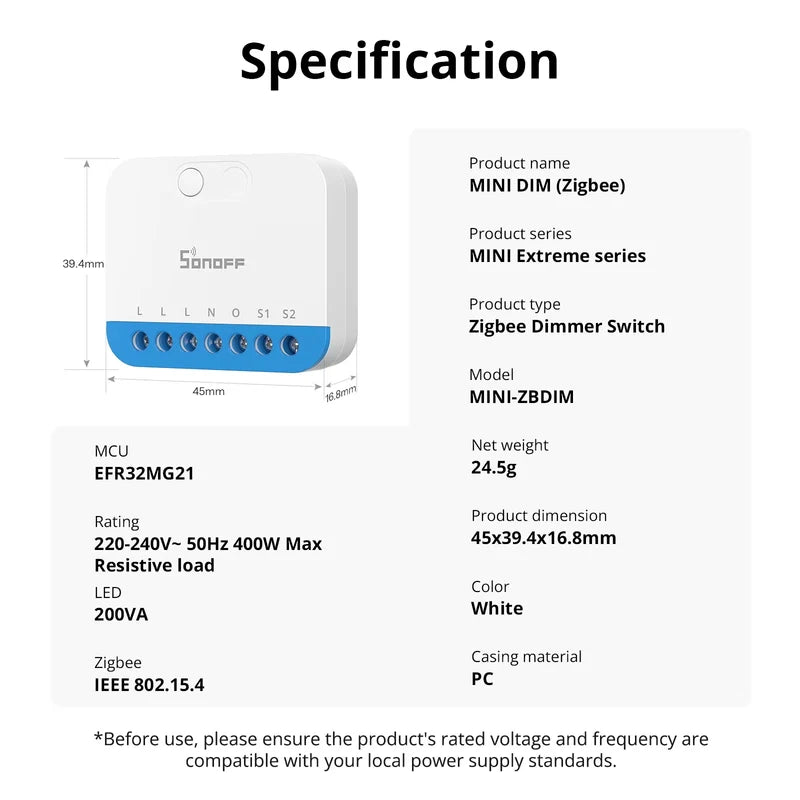

| Modelo | MINI-ZBDIM |
| Serie de productos | Serie MINI Extreme |
| Voltaje nominal | 220–240 V |
| Frecuencia nominal | 50 Hz |
| Carga máxima | 2 A |
| Peso neto | 24,5 g |
| Dimensiones del producto | 45 × 39,4 × 16,8 mm |
| Temperatura de funcionamiento | -10 °C a 40 °C |
| Material de la carcasa | PC (policarbonato) |
Preguntas frecuentes
1. ¿El MINI ZBDIM admite control por voz?
Sí. Una vez agregado a la plataforma eWeLink, se puede integrar con servicios de terceros como Amazon Alexa, Google Assistant o Home Assistant para el control por voz.
2. ¿Puede caber MINI ZBDIM dentro de una caja de interruptores de pared estándar?

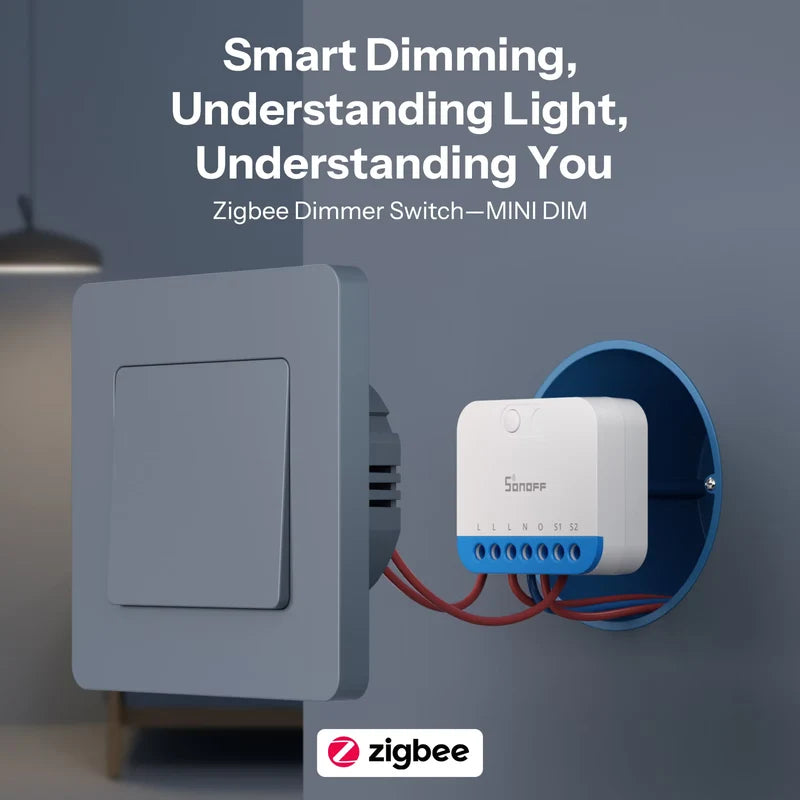

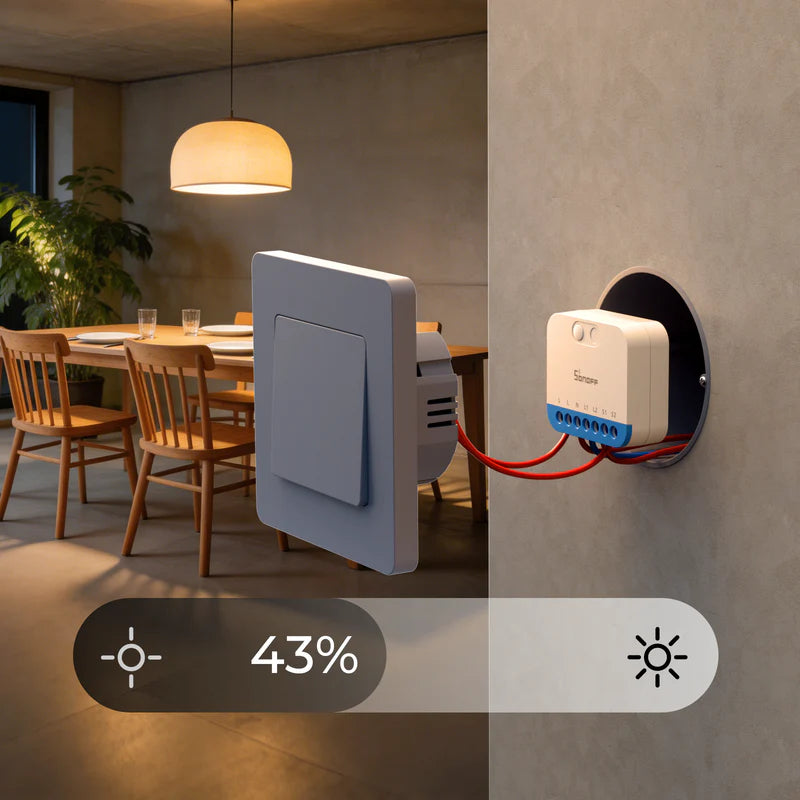

Sí. Con su diseño ultracompacto, se puede instalar fácilmente dentro de cajas de interruptores de pared estándar sin tomar espacio adicional.

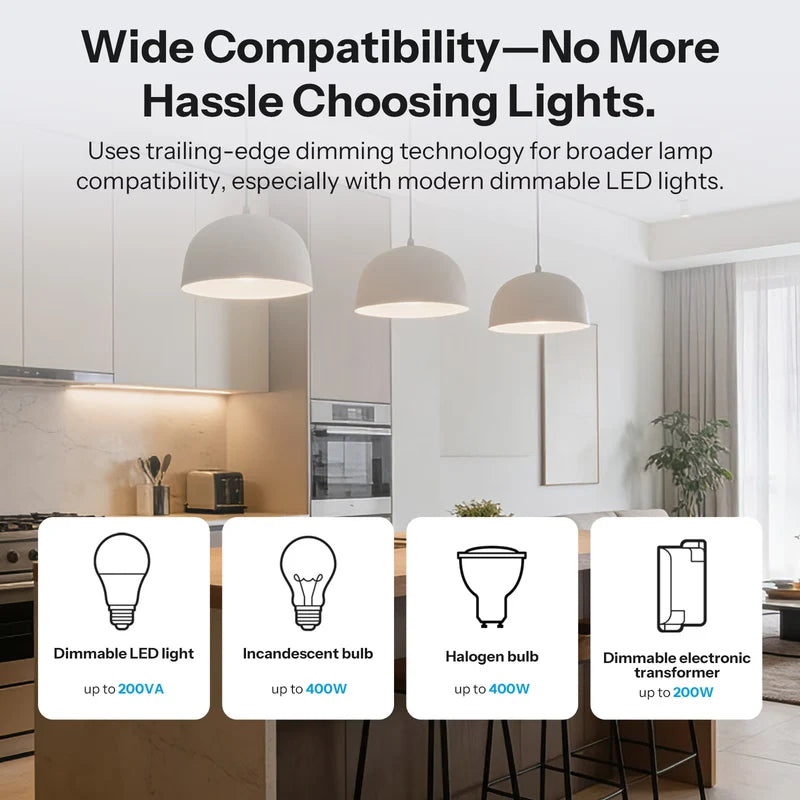

3. ¿Que tipos de cargas son compatibles?
MINI ZBDIM es compatible con los siguientes tipos de carga:
- Lámparas LED regulables: hasta 200VA
- Bombillas incandescentes: hasta 400 W
- Bombillas halógenas: hasta 400W
- Transformadores electrónicos regulables: hasta 200 W
4. ¿Con que plataformas de terceros es compatible MINI ZBDIM?
MINI ZBDIM admite plataformas de terceros como Home Assistant y Zigbee2MQTT cuando se empareja con el SONOFF Dongle, lo que permite la integración de dispositivos entre marcas.
5. ¿Como realizar la calibración de atenuación automática?
- Usando la aplicación eWeLink, la calibración se puede hacer a través de la aplicación o presionando y manteniendo presionado el botón del dispositivo durante 10 segundos
- Con aplicaciones de terceros, mantén pulsado el botón durante 10 segundos
El LED mostrará una luz de respiración durante el proceso de calibración.

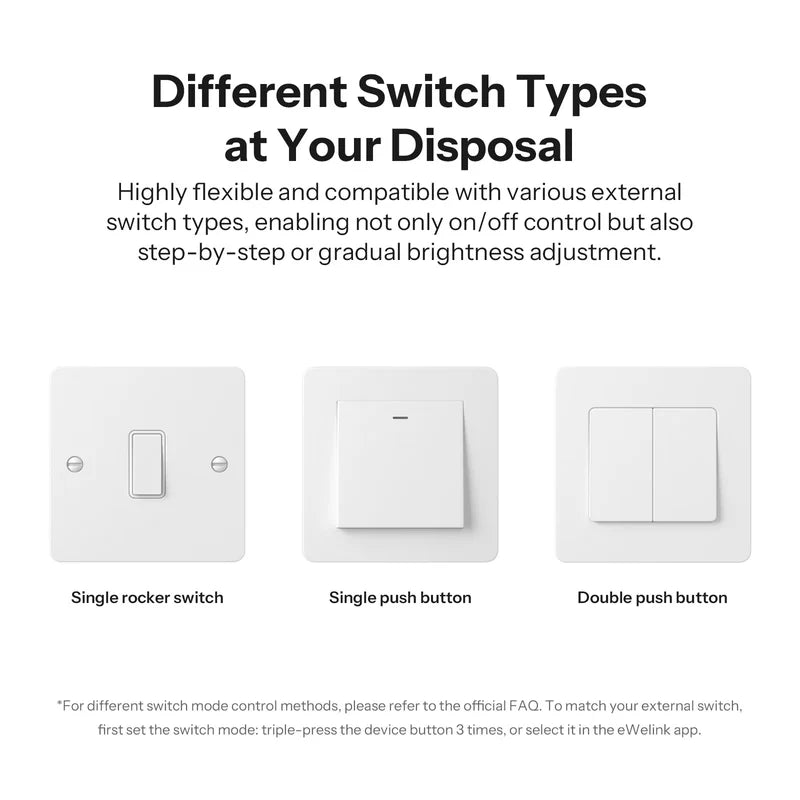

6. ¿Que tíos de interruptores externos son compatibles y como controlar el dispositivo usando interruptores externos?
MINI ZBDIM admite los siguientes tipos de interruptores externos:
- Mecedor simple (interruptor de paleta de 1 vía
— S1 o S2: Presione breve para encender/apagado
- Botón simple (interruptor momentáneo de 1 vía)
— S1 o S2: Presione breve para encender/apagado
- Mantenga presionado para iluminar en el primer uso, y mantenga presionado nuevamente para atenuar
- Botón doble pulsador (interruptor momentáneo de 2 vías)
— S1: Presione brevemente para encender, presione largo para aumentar el brillo
— S2: Presione brevemente para apagar, presione larga para disminuir el brillo
- Botón de triple pulsación (interruptor momentáneo de 3 vías)
— S1: Presione corta para aumentar el brillo, presione largamente para un aumento suave
— Tecla central: Encendido/Apagado
— S2: Presione suavemente para reducir el brillo, presione largamente para una disminución suave
*Nota:
- Antes de usarlo, configure el modo de conmutación para que coincida con su tipo de interruptor externo a través de una triple presión del botón del dispositivo o en la aplicación eWeLink
- Por defecto, para los botones dobles y triples, S1 controla el encendido/brillo y el S2 controla apagado/atenuación. Esta asignación se puede cambiar en la aplicación eWeLink
7. ¿Por que no puedo encontrar la entrada para la calibración manual?
Si no puede encontrar la entrada de calibración manual del brillo, compruebe y actualice el firmware de su dispositivo a la última versión.
