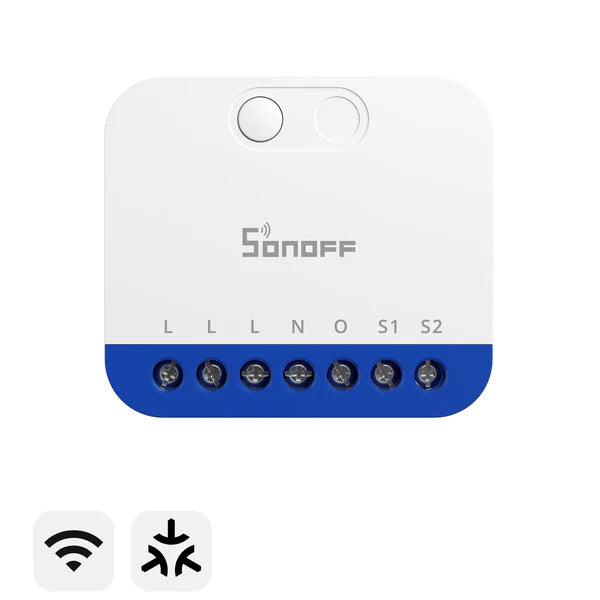

El SONOFF MINI-DIM es un interruptor dimmer inteligente Matter sobre WiFi diseñado para transformar la iluminación tradicional en una experiencia más inteligente, cómoda y precisa. Permite regular la intensidad de la luz de forma suave y precisa, adaptándose a diferentes necesidades de iluminación.
Es compatible con una amplia variedad de fuentes de luz regulables, incluyendo bombillas LED regulables, lámparas incandescentes y halógenas, además de transformadores electrónicos.

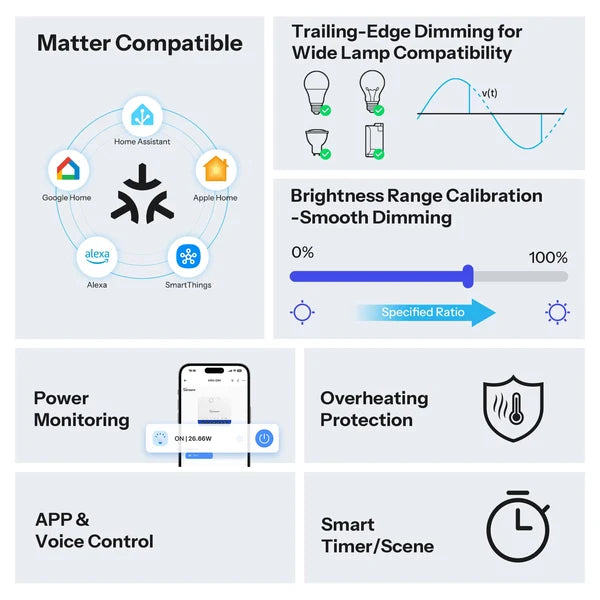

Gracias a su función de calibración automática o manual, el MINI-DIM optimiza el funcionamiento de la iluminación para ofrecer una regulación uniforme y sin parpadeos, desde niveles de brillo muy bajos hasta la máxima intensidad.
Su compatibilidad con Matter, Apple Home, Google Home y Amazon Alexa permite integrarlo fácilmente en tu ecosistema de hogar inteligente. Puedes crear escenas automatizadas, controlar la iluminación por voz y combinar dispositivos de diferentes plataformas.
Además, incorpora monitoreo del consumo eléctrico en tiempo real y protección contra sobrecalentamiento, proporcionando un funcionamiento seguro, eficiente y confiable.
Con el SONOFF MINI-DIM, puedes convertir una iluminación convencional en una solución inteligente, con mayor control, automatización y comodidad.

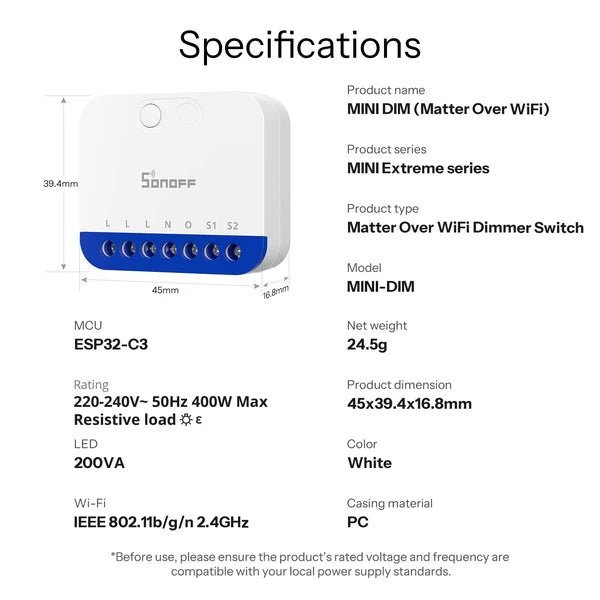

| Nombre del producto | SONOFF MINI-DIM (Matter sobre WiFi) |
| Serie | MINI Extreme |
| Tipo de producto | Interruptor Dimmer Matter sobre WiFi |
| Modelo | MINI-DIM |
| Microcontrolador (MCU) | ESP32-C3 |
| Voltaje de entrada | 220-240 V~ 50 Hz |
| Carga resistiva máxima | 400 W |
| Carga LED máxima | 200 VA |
| WiFi | IEEE 802.11 b/g/n, 2.4 GHz |
| Peso neto | 24,5 g |
| Dimensiones | 45 × 39,4 × 16,8 mm |
| Color | Blanco |
| Material de la carcasa | PC (policarbonato) |
| Cableado recomendado | Conductor de cobre sólido o multifilar de 18 AWG a 16 AWG |
| Uso | Interior |
| Temperatura de funcionamiento | -10 °C a 40 °C |
| Humedad de funcionamiento | 5-95 % HR, sin condensación |
| Certificaciones | CE / RoHS |
Preguntas frecuentes

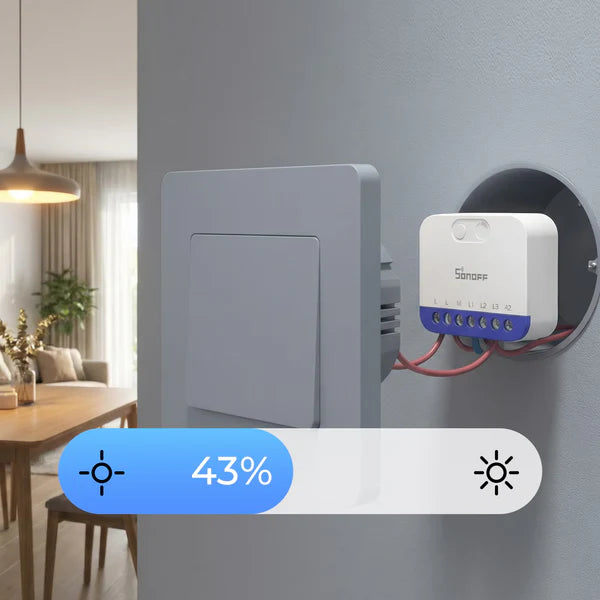

1.¿El MINI-DIM puede instalarse dentro de una caja estándar para interruptores de pared?
Sí. Gracias a su diseño ultracompacto, puede instalarse fácilmente dentro de cajas estándar para interruptores de pared sin ocupar espacio adicional.

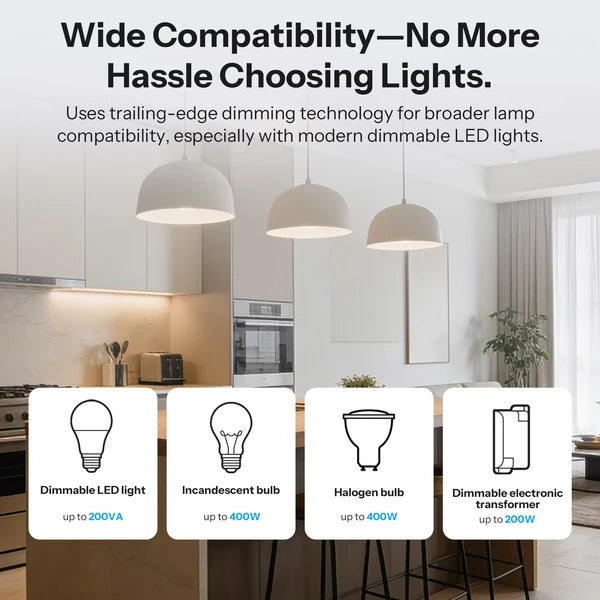

2.Qué tipos de cargas son compatibles?
El MINI-DIM es compatible con los siguientes tipos de carga:
Lámparas LED regulables: hasta 200 VA
Bombillas incandescentes: hasta 400 W
Bombillas halógenas: hasta 400 W
Transformadores electrónicos regulables: hasta 200 W
3. ¿Con qué plataformas de terceros es compatible el MINI-DIM (Matter sobre Wi-Fi)?
Gracias a su compatibilidad con Matter, funciona con:
Apple Home
Google Home
Amazon Alexa
Home Assistant
Samsung SmartThings
Todas estas plataformas permiten encender y apagar la luz, así como ajustar su brillo.
4. ¿Cómo realizar la calibración automática de la regulación de brillo?
Con la aplicación eWeLink, la calibración puede realizarse desde la aplicación o manteniendo presionado el botón del dispositivo durante 10 segundos.
Con aplicaciones de terceros, mantenga presionado el botón del dispositivo durante 10 segundos.
Durante el proceso de calibración, el LED mostrará una luz con efecto de respiración.

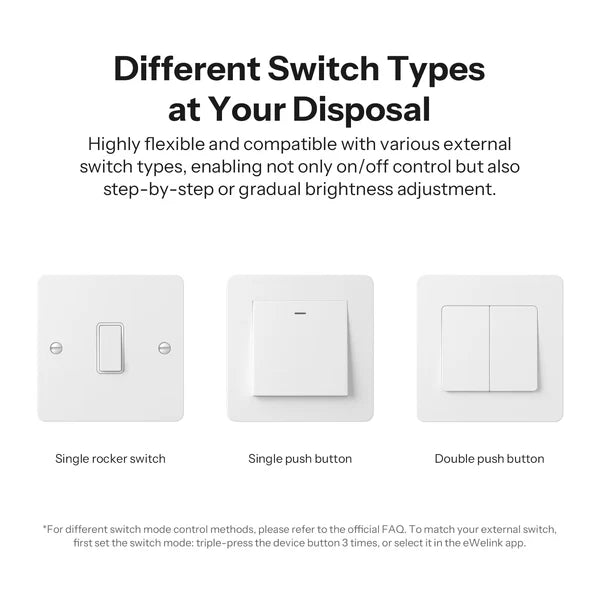

5. ¿Qué tipos de interruptores externos son compatibles y cómo controlar el dispositivo mediante ellos?
El MINI-DIM es compatible con los siguientes tipos de interruptores externos:
Interruptor rocker simple (1-Way Paddle Switch)
— S1 o S2: pulsación corta para encender/apagar.
Pulsador simple (1-Way Momentary Switch)
— S1 o S2: pulsación corta para encender/apagar.
— Mantenga presionado para aumentar el brillo en el primer uso y vuelva a mantener presionado para disminuirlo.
Pulsador doble (2-Way Momentary Switch)
— S1: pulsación corta para encender, pulsación prolongada para aumentar el brillo.
— S2: pulsación corta para apagar, pulsación prolongada para disminuir el brillo.
Pulsador triple (3-Way Momentary Switch)
— S1: pulsación corta para aumentar el brillo por niveles, pulsación prolongada para aumentarlo gradualmente.
— Tecla central: encender/apagar.
— S2: pulsación corta para disminuir el brillo por niveles, pulsación prolongada para disminuirlo gradualmente.
Nota:
Antes de utilizar el dispositivo, configure el modo de interruptor según el tipo de interruptor externo conectado. Puede hacerlo presionando tres veces el botón del dispositivo o desde la aplicación eWeLink.
De forma predeterminada, en los pulsadores dobles y triples, S1 controla el encendido y el aumento del brillo, mientras que S2 controla el apagado y la disminución del brillo. Esta asignación puede modificarse desde la aplicación eWeLink.
6. ¿Por qué no puedo encontrar la opción de calibración manual?
Si no encuentra la opción de calibración manual del brillo, verifique y actualice el firmware del dispositivo mediante eWelink a la última versión disponible.
